内开内倒窗操作说明

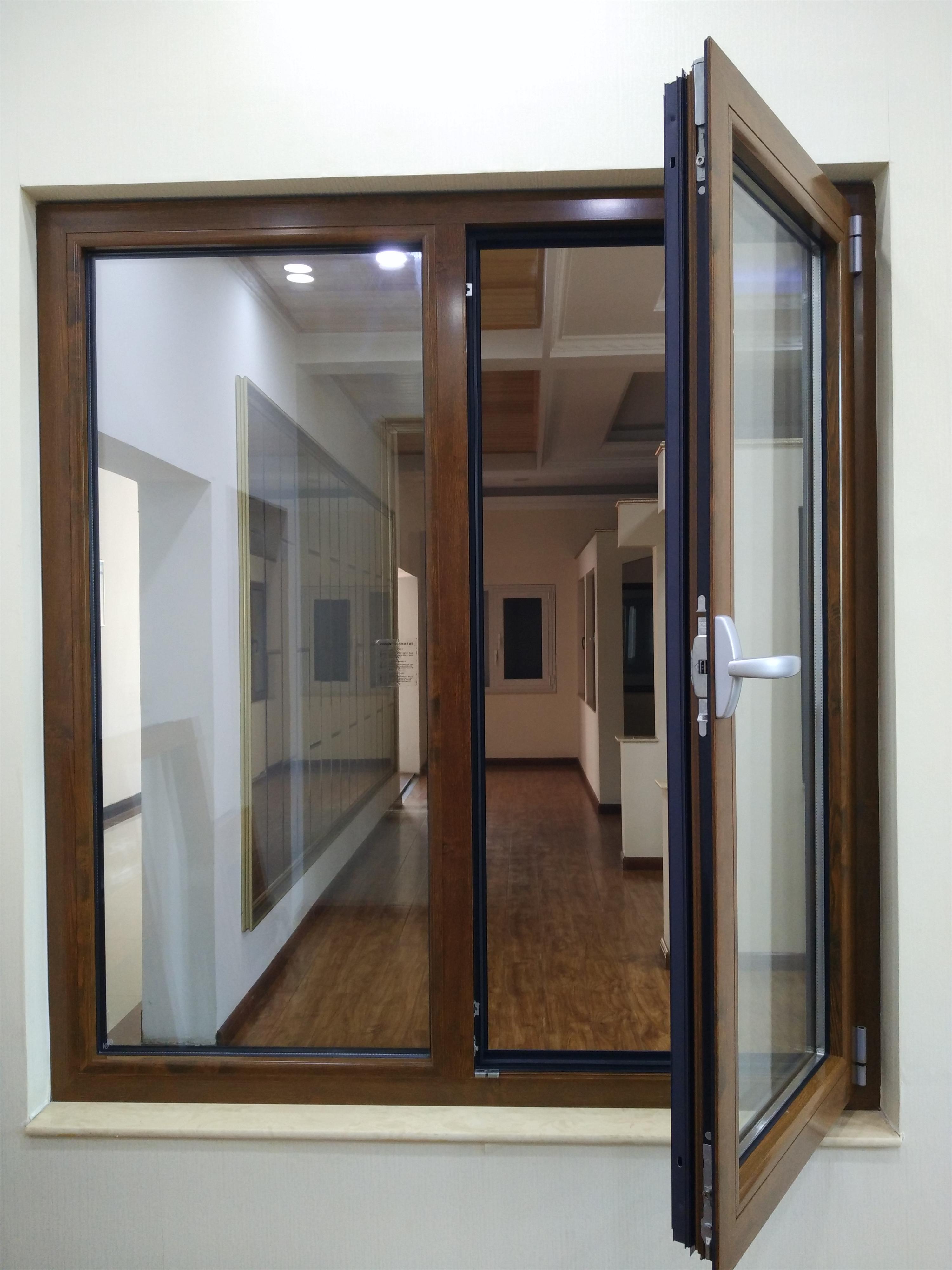

一、平开
执手如图示,由锁闭状态向玻璃一侧旋转90°至平开状态,此时向内拉动执手开启扇可以平开。关闭时,先将开启扇完全闭合后,再将执手反向旋转90°,锁闭开启扇。

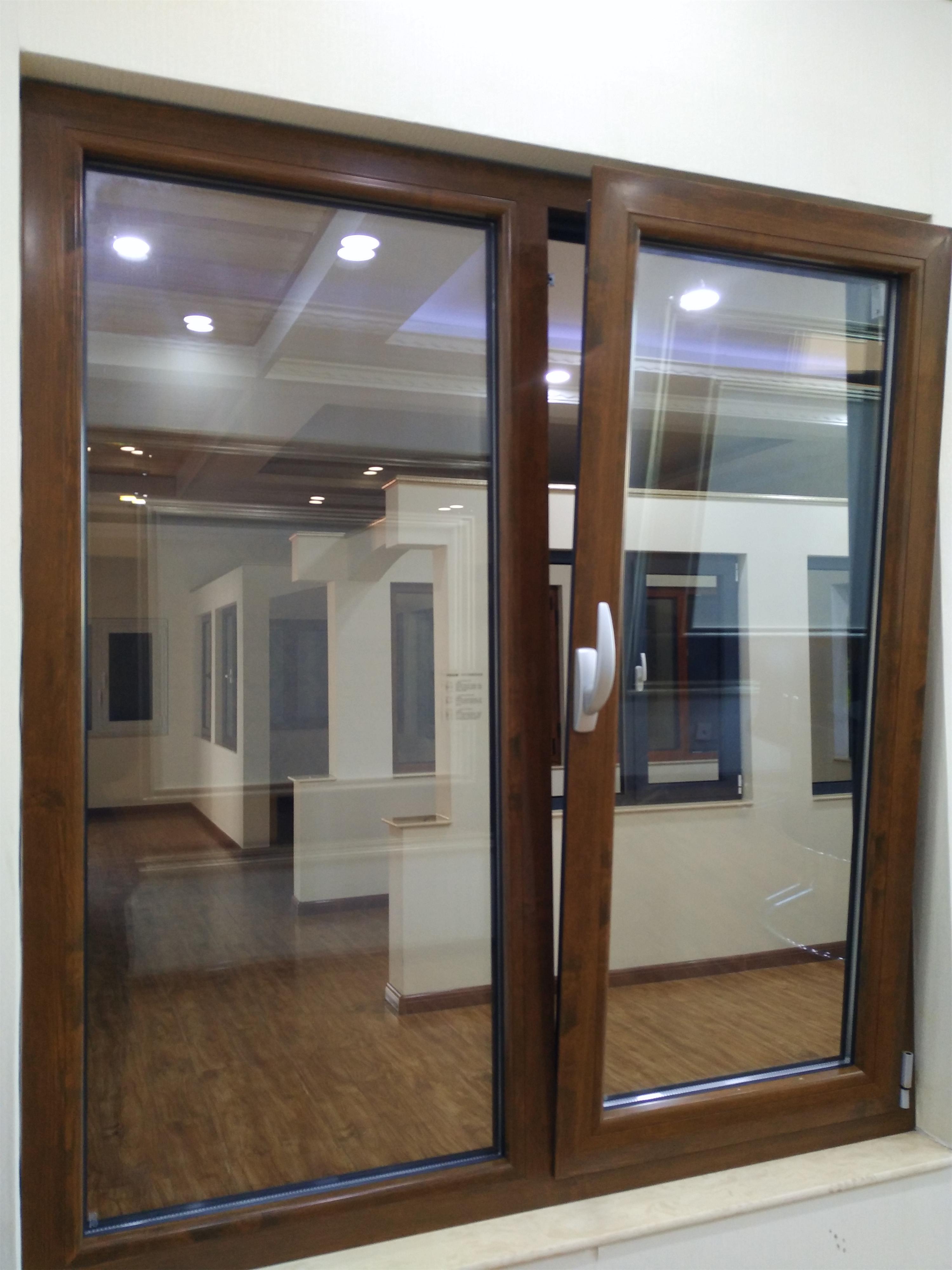

二、内倒
执手如图示,由锁闭状态向玻璃一侧旋转180°至内倒状态,此时向内拉动执手开启扇可以内倒。关闭时,先将开启扇推至完全闭合后,再将执手反向旋转180°,锁闭开启扇。
三、平开→内倒
先将开启扇完全闭合后,再将执手按图示方向继续旋转90°,由平开状态到内倒状态,此时向内拉动执手开启扇可以内倒。
四、内倒→平开
先将开启扇推至完全闭合后,再将执手反向旋转90°,由内倒状态到平开状态,此时向内拉动执手开启扇可以平开。
五、重要提示
1、改变开启方式或转动执手前,必须先将开启扇完全关闭,再将执手旋转至相应位置,实现开启状态转换。
2、在旋转执手的过程中,必须保持开启扇处在完全关闭的状态
3、安装防误操作器的窗户,在开启扇没有完全关闭的情况下,强制旋转执手会破坏防误操作器。
4、在任一开启或锁闭状态下,请保持执手处在水平或竖直的位置
